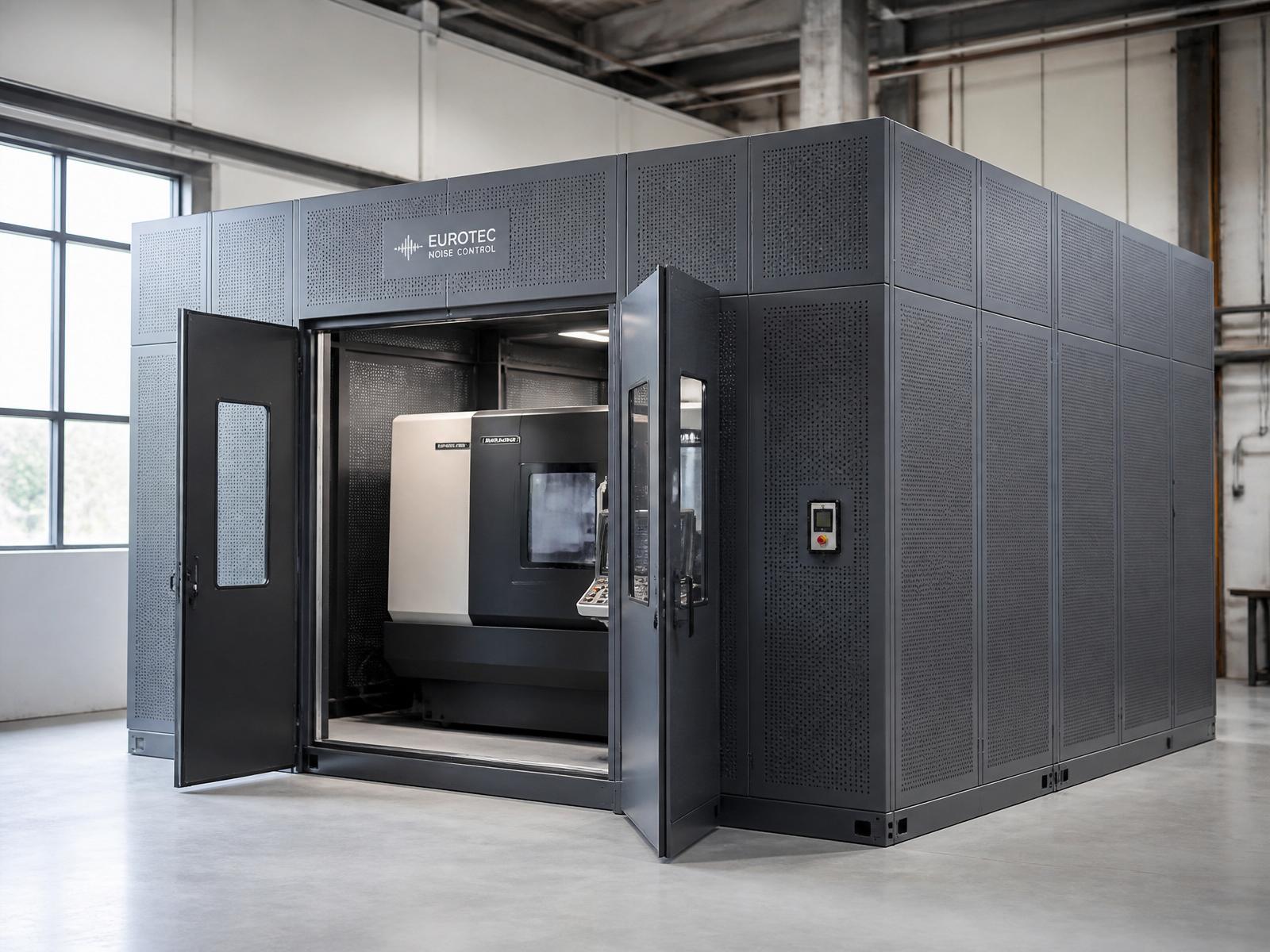

Géptokozás: Professzionális zajvédő burkolatok és ipari hangszigetelés
Hatékony zajvédelem kompromisszumok nélkül.
Az ipari gépek és berendezések zajszintjének csökkentése nem csak munkavédelmi kötelezettség, hanem a hatékony munkavégzés alapfeltétele is. Legyen szó egyedi tervezésű hangszigetelő kabinokról vagy moduláris géptokozásról, megoldásaink a maximális zajcsökkentés mellett biztosítják a gépek hozzáférhetőségét és optimális hűtését
Géptokozás: Hogyan segít a TechFoam Hungary Kft. a zajproblémájában?
A géptokozás akkor működik, ha a zajforrás, a gép szellőzése, a karbantartási igények és az akusztikai követelmények egyszerre kerülnek a tervezőasztalra. Mi ezt a négy szempontot egyszerre kezeljük, és a teljes folyamatot házon belül visszük végig.
Testreszabott kialakítás
Minden tokozás egyedi tervezésű, az adott géphez és gyártási környezethez igazítva. A zajvédő géptokozás kialakítása a karbantartási igény figyelembevételével történik: a típusgyártott megoldások ritkán fedik le a valós szempontokat, mert a zajforrás jellege, a gép geometriája és a karbantartási hozzáférés mindig meghatározó.
Akusztikai és gépészeti összhang
A tokozás nem csak hangszigetelő, hanem a gép működésének része. A szellőzőnyílások, az ajtók, a kivezetések mind akusztikailag kezelt, hangtompított megoldással készülnek, így a gép üzemi hőmérséklete és működése zavartalan marad.
Tartós alapanyagok
A tok falának anyagát a zajcsökkentési igényhez méretezzük: nagy hanggátlású falazat, belső hangelnyelő borítás, perforált lemez védőréteg. Az alkalmazott anyagok ipari környezetben is tartósak.
Teljes körű kivitelezés
A folyamat egy kézben marad, beleértve a helyszíni felmérést, akusztikai tervezést, gyártást és helyszíni szerelést. Nem kell külön tervezőt, anyaggyártót és kivitelezőt koordinálnia.
Burkolás vagy tokozás?
Az ipari zajcsökkentésben gyakran egymás szinonimájaként említik a gép burkolását és a géptokozást, pedig akusztikai szempontból két különböző megoldásról van szó. A különbségtétel azért fontos, mert ez határozza meg, milyen csillapítás várható, és milyen áron.

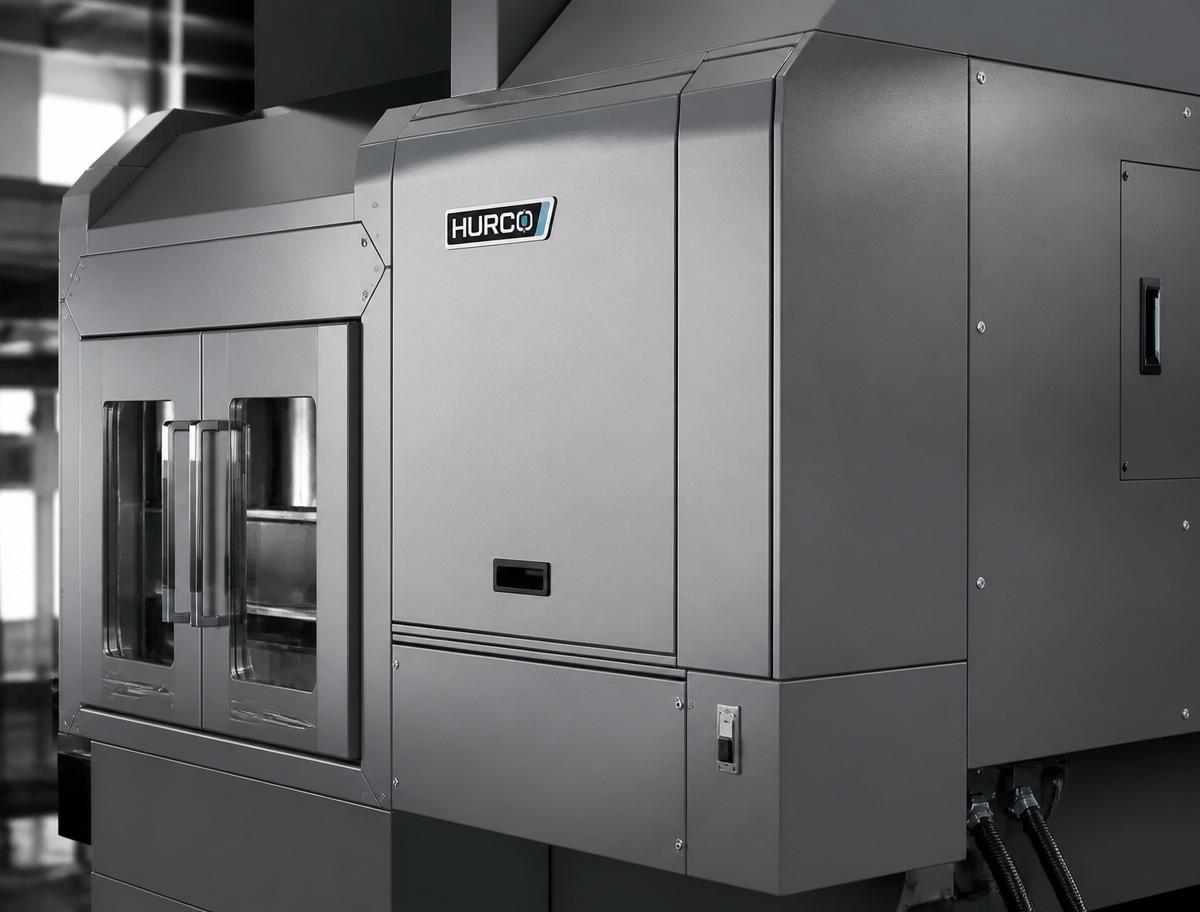

A gépek burkolása
A gépek burkolása a géphez közvetlenül kapcsolódó, saját burkolóelemekből áll. Ezek általában a gép szerves részei, és nemcsak akusztikai, hanem védelmi, esztétikai vagy gyártástechnológiai funkciót is ellátnak. A burkolat zajcsökkentő hatása korlátozott, mert a szerkezeti kapcsolat a géppel testhang-átvezetést okoz, és a nyílások, rések többnyire nincsenek akusztikailag kezelve.

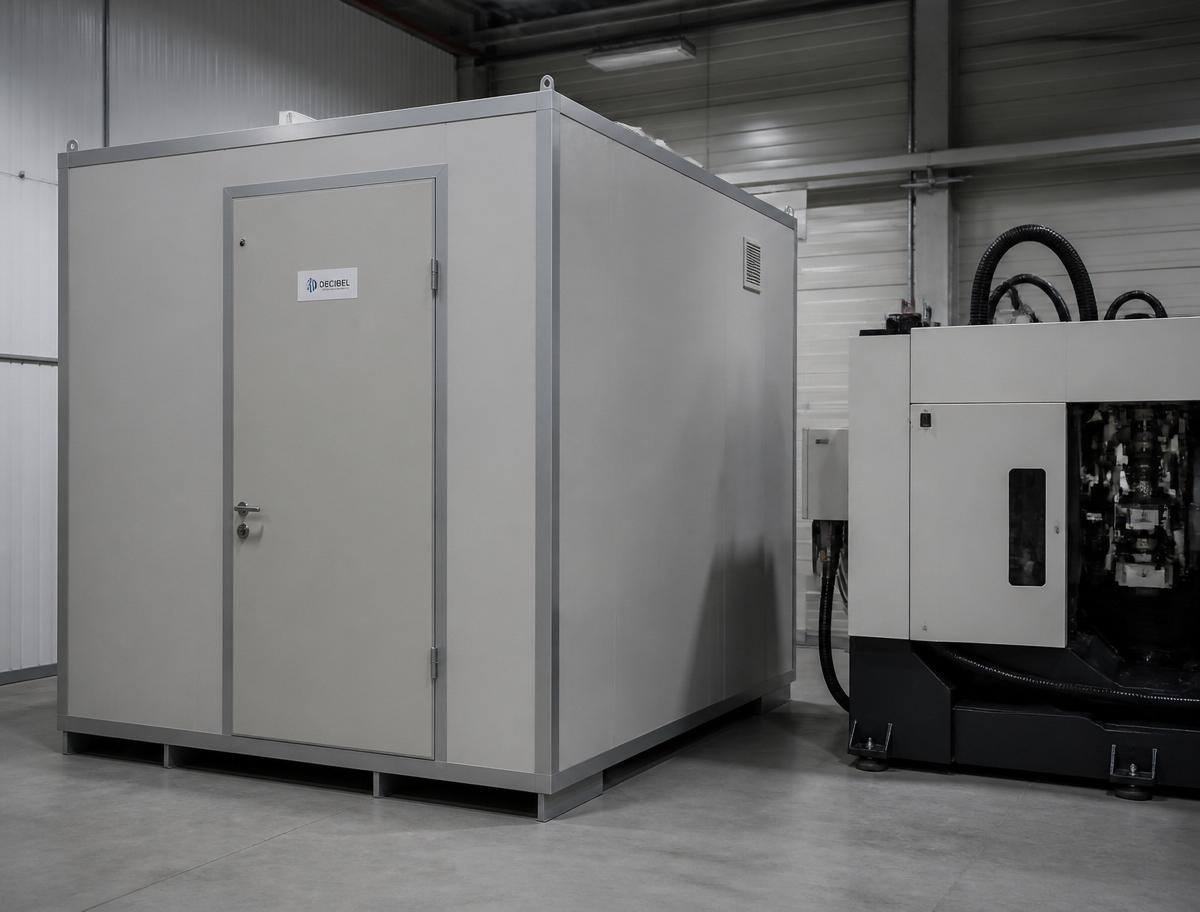

A gépek tokozása
A tokozás ezzel szemben a géptől teljesen függetlenül, attól bizonyos távolságra elhelyezett, kifejezetten akusztikai célokat szolgáló szerkezet. Két fő típusát különböztetjük meg: a teljes géptokozás minden oldalról körülveszi a zajforrást, a részleges tokozás csak egy részét veszi körül.
A részleges géptokozást úgy tervezzük és alakítjuk ki, hogy a megfelelő irányba rendelkezzen a legnagyobb beiktatási veszteséggel. A tokozással elérhető csillapítás jelentősen nagyobb, mint a burkolatnál, mert a szerkezet független a géptől, és minden nyílás akusztikailag kezelt.
A teljes géptokozás nem mindig valósítható meg, de gyakran a zaj keletkezési helyének körülhatárolásával és a zajforrás részleges tokozásával is jelentős eredmény érhető el.
Ezekben az esetekben a géptokozás a leghatékonyabb megoldás
A géptokozás akkor a legjobb választás, ha a gép belső, forráson történő zajcsökkentése technikailag nem megoldható, vagy gazdaságtalan. A leggyakoribb esetek:
Félautomata vagy automata gépek esetén, amelyek nem igényelnek rendszeres kezelői beavatkozást a gép közvetlen környezetében.
Utólagos zajcsökkentésnél, amikor egy meglévő berendezés zajkibocsátása problémát okoz a munkahelyen vagy a környezetben.
Munkavédelmi határérték-túllépéseknél, amikor a kezelői munkakörökben a zajterhelés meghaladja a 66/2005. EüM rendeletben rögzített 87 dB(A) expozíciós határértéket.
Hatósági panasz vagy környezeti zajbírság esetén, amikor a berendezés zaja a környező lakókörnyezetet zavarja, és határidőt szabtak a csökkentésre.
Tervezett gyártóüzem létesítésénél, amikor a zajos berendezések elkülönítése már a tervezési fázisban biztosítja a határértékek betartását.
Hűtő- és kompresszoregységek tokozásánál, amikor a folyamatosan üzemelő berendezések zajkibocsátása indokolja a hangárnyékoló burkolatot.
Amire már a tervezés során odafigyelünk
A géptokozással elérhető csillapítás nagymértékben függ a falszerkezet hanggátlási tulajdonságaitól, a tok belső hangelnyelési képességeitől, és különösen a nyílások, rések felületétől és akusztikai kezelésétől. A tervezés során minden részletet külön kezelünk.
Falszerkezet
A tok falának anyagát a zajcsökkentési igényhez méretezzük, a forrás frekvenciaspektrumát is figyelembe véve. A megfelelő hanggátlású falazat a csillapítás alapja, de önmagában nem elég.
Hangelnyelő borítás
A tok belső oldalára hangelnyelő anyagot építünk be, ami megakadályozza a belső visszhangosodást, és növeli az effektív csillapítást. Az anyagválasztás frekvenciafüggő, és a gép üzemi környezetétől (por, olaj, hőmérséklet) is függ.
Nyílások, ajtók, szellőzők
A legkritikusabb pontok a nyitható elemek és a szellőzőnyílások. Ezeket szigetelt, hangtompított megoldásokkal alakítjuk ki (hanggátló ajtó tömítésekkel, akusztikailag kezelt szellőzőjáratok, hangcsillapító kulisszák). Egy rosszul tömített nyílás akár 10-15 dB-lel is csökkentheti a tok össz csillapítását.
Rezgésszigetelés és testhang-átvezetés
A gép és a tok között soha nem lehet merev kapcsolat, mert az testhang-átvezetést okoz, vagyis a gép rezgése a tok falain keresztül kisugárzik. Ezt rezgésszigetelő elemekkel és rugalmas csatlakozásokkal küszöböljük ki. A gép és a talaj közötti rezgésszigetelés szintén része a tervezésnek.
Kivezetések és csatlakozások
A gép kivezető csonkjai, csővezetékei és kábelei a tok falán átlépnek, ezért minden áthatolás potenciális hangátvezetési pont. Ezeket rugalmas, tömített megoldással alakítjuk ki, hogy ne képezzenek akusztikai hidat.
Kapcsolódó szolgáltatások
A géptokozás tervezéséhez és kivitelezéséhez gyakran kapcsolódó szakértői és kivitelezési feladatok is szükségesek. Ezeket szintén házon belül látjuk el, így a teljes folyamat egy kézben marad.
A kiindulási zajterhelés mérése a kezelői munkakörökben, és a tokozás után az eredmény ellenőrző mérése a 66/2005. EüM rendelet szerint.
Ha a zajforrás a környező lakókörnyezetet érinti, az MSZ 18150-1:1998 szabvány szerinti mérés és szakértői vélemény.
Hangelnyelő anyagok és panelek
Saját termékportfólióból elérhető hangelnyelő szivacsok, perforált lemezek, hanggátló anyagok, akár külön beszerzésre is.
Gépalapok rezgésszigetelése, rezgésszigetelő elemek beépítése, ha a tokozás mellett a rezgéscsillapítás is szükséges.
Ha a teljes tokozás nem indokolt, de a zajforrás egy bizonyos irányba történő árnyékolása elegendő.
Hogyan dolgozunk?
1. Díjmentes szakértői konzultáció
A telefonos egyeztetés során feltérképezzük, hogy milyen gép vagy berendezés okozza a zajt, milyen környezetben van, milyen karbantartási hozzáférést kell biztosítani, és van-e mérési előzmény. Ez a beszélgetés díjmentes és kötelezettségmentes.
2. Helyszíni felmérés (díjköteles, megrendelés esetén)
Ha a feladat helyszíni felmérést igényel, azt projektre szabott árazással, megrendelés alapján végezzük el. A felmérés során meghatározzuk a gép geometriáját, a zajforrás jellegét, a szellőzési igényeket és a karbantartási hozzáférési pontokat. Ha indokolt, ehhez zajmérést is végzünk.
3. Akusztikai tervezés
A felmérés alapján egyedi tervet készítünk a géptokozásra. Méretezzük a falszerkezetet, a hangelnyelő borítást, a szellőzők akusztikai kezelését és a rezgésszigetelést. A tervek mindenkor a vállalt zajcsökkentési eredménytől és a karbantartási igényektől függnek.
4. Gyártás
Az elfogadott tervek alapján legyártjuk a tokozás elemeit. A hangelnyelő paneleket, a hanggátló falazatot és a hangtompított szellőzőelemeket házon belül készítjük el, egységes minőségben.
A legyártott elemeket a helyszínen szereljük össze és illesztjük be a gép köré. A beépítés után igény szerint ellenőrző zajmérést végzünk, amely igazolja a tervezett csillapítást.
A telefonos egyeztetés során feltérképezzük, hogy milyen gép vagy berendezés okozza a zajt, milyen környezetben van, milyen karbantartási hozzáférést kell biztosítani, és van-e mérési előzmény. Ez a beszélgetés díjmentes és kötelezettségmentes.
Referenciáink
Hidraulika gép zajterhelés csökkentése zajcsillapító burkolat építésével
Villanymotor zajcsillapítása
Csiszoló állomás zajcsillapítása
Amit partnereink mondanak rólunk
Gyakori kérdések a géptokozásról
Mikor van szükség géptokozásra a forráson történő zajcsökkentés helyett?
Géptokozást akkor alkalmazunk, ha a gép belső zajcsökkentése technikailag nem kivitelezhető vagy gazdaságtalan. Ez az utólagos zajvédelem leghatékonyabb módja.
Nem okoz a géptokozás túlmelegedést?
Szakértő tervezésnél a zajvédő burkolat részét képezik a hangcsillapított szellőzőnyílások és szükség esetén a kényszerhűtés (ventilátorok), így a gép üzemi hőmérséklete optimális marad.
Mekkora zajcsökkenés érhető el egy professzionális géptokozással?
A kialakítástól és az alkalmazott anyagoktól függően jellemzően 15-30 dB zajszintcsökkenés érhető el. A pontos eredményt a gép típusa, a zajforrás karakterisztikája, valamint a beépítési környezet határozza meg.
Hogyan válasszunk hangszigetelő burkolatot félautomata gépekhez?
Félautomata gépeknél a kezelői hozzáférés rendszeressége és a beavatkozási pontok elhelyezkedése a meghatározó. A burkolat akusztikailag kezelt ajtókat, megfigyelő ablakokat és karbantartási nyílásokat tartalmaz, hogy a kezelői munka ne lassuljon. A megfelelő megoldás a gép üzemi paramétereitől és a kezelési ciklustól függ.
Mi a beiktatási veszteség, és miért fontos?
A beiktatási veszteség azt mutatja, hány decibellel csökken a zajszint a géptokozás beépítése után, a beépítés előtti állapothoz képest. Ez a géptokozás hatékonyságának fő mérőszáma, és a tervezési cél is ehhez kapcsolódik.
Egyedi tervezésű zajcsökkentő tokozást csak nagy gépekhez érdemes alkalmazni?
Nem. Az egyedi tervezés a gép geometriájához, a zajforrás jellegéhez és a karbantartási igényekhez igazodik, méretfüggetlenül. Kis kompresszortól nagy gyártósorig minden esetben az egyedi tervezés adja a legjobb eredményt.
Hogyan zajlik a gépek utólagos zajszigetelése és rezgéscsillapítása?
Az utólagos zajszigetelés a meglévő berendezés köré épített tokozásból áll, rezgésszigetelő elemekkel a gép és a talaj, valamint a gép és a tok között. A folyamat a helyszíni felméréssel kezdődik, ezt követi az akusztikai tervezés, a gyártás, majd a helyszíni szerelés és az ellenőrző mérés.
