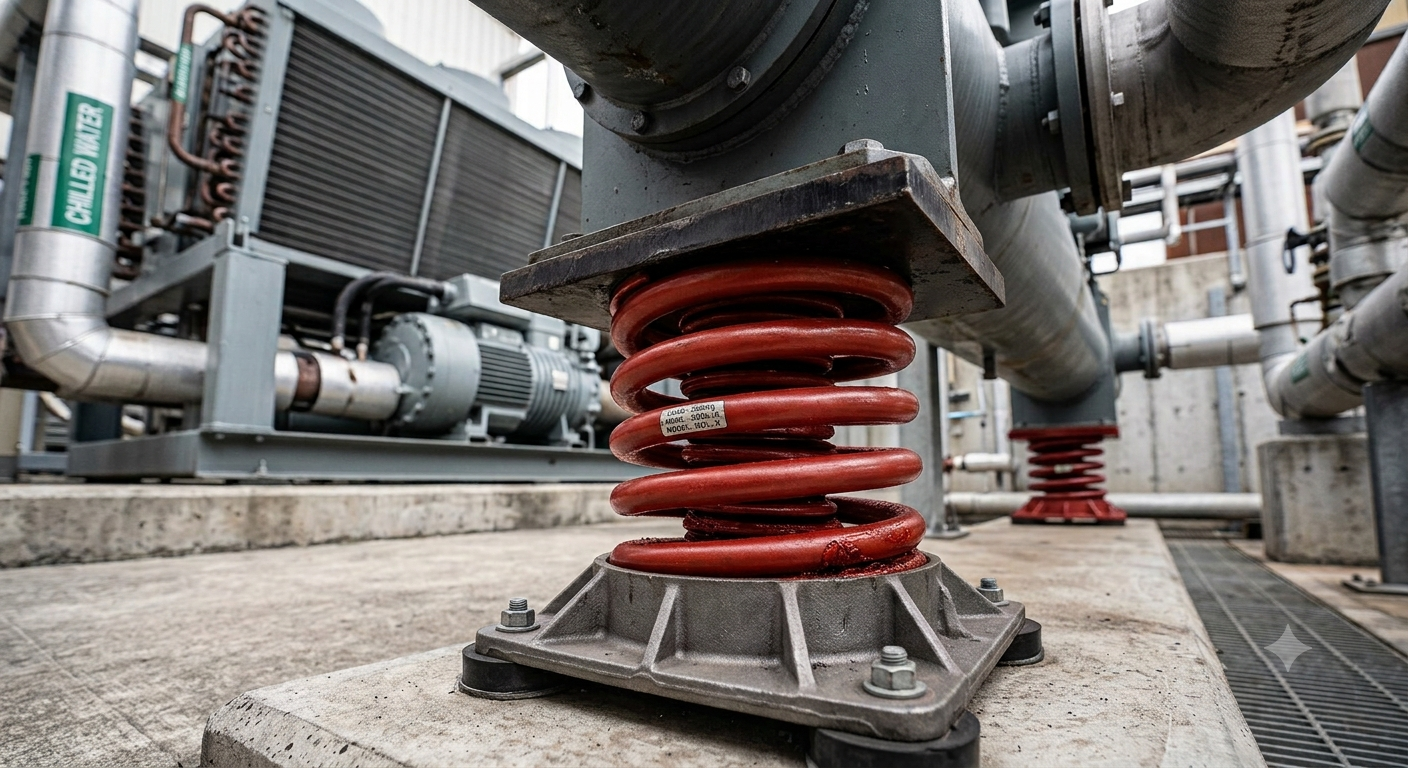

Rezgéscsökkentés és vibráció-izoláció: precíziós védelem a gépektől az épületszerkezetig

Szabaduljon meg a szerkezeti zajtól és a káros rezgésektől mérnöki megoldásainkkal.

Ipari berendezések, hőszivattyúk, klímák és gyártósorok dinamikus rezgéseit izoláljuk, hogy ne terjedjen át az épületszerkezetre. Helyszíni rezgésmérésen alapuló, méretezett rugalmas alátámasztások tervezése és kivitelezése a berendezések hosszabb élettartamáért.

Hogyan segít a rezgéscsökkentés az Ön gépeinek és épületének?

A rezgéscsökkentés akkor működik, ha a gép sajátfrekvenciája, a dinamikus terhelés, a rugalmas alátámasztás merevsége és az épületszerkezet együtt kerülnek a tervezőasztalra. Ezt a négy tényezőt egyszerre kezeljük, és a tervezéstől a beépítésig a teljes folyamatot házon belül visszük végig.

Személyre szabott rugalmas ágyazás
Minden gépet és berendezést a saját jellemzői alapján méretezünk: a sajátfrekvencia hangolása, a dinamikus rugómerevség kiszámítása és a kritikus fordulatszám elkerülése egyedi tervezést igényel.

Szerkezeti zajok kiiktatása
A levegőben terjedő hangot a falak képesek csillapítani, míg a szilárd testekben terjedő rezgések és testhangok ellen csak a hangforrás rugalmas leválasztása nyújt hatékony megoldást. A rezgéscsökkentés már a keletkezés helyén megelőzi a zaj kialakulását.

Komplex kivitelezés
A folyamat egy kézben marad: helyszíni rezgésmérés, méretezés, anyagválasztás, kivitelezés és ellenőrző mérés. Így nem kell külön rezgésmérnököt, anyaggyártót és kivitelezőt koordinálnia.

Ezekben az esetekben érdemes rezgéscsökkentést alkalmazni

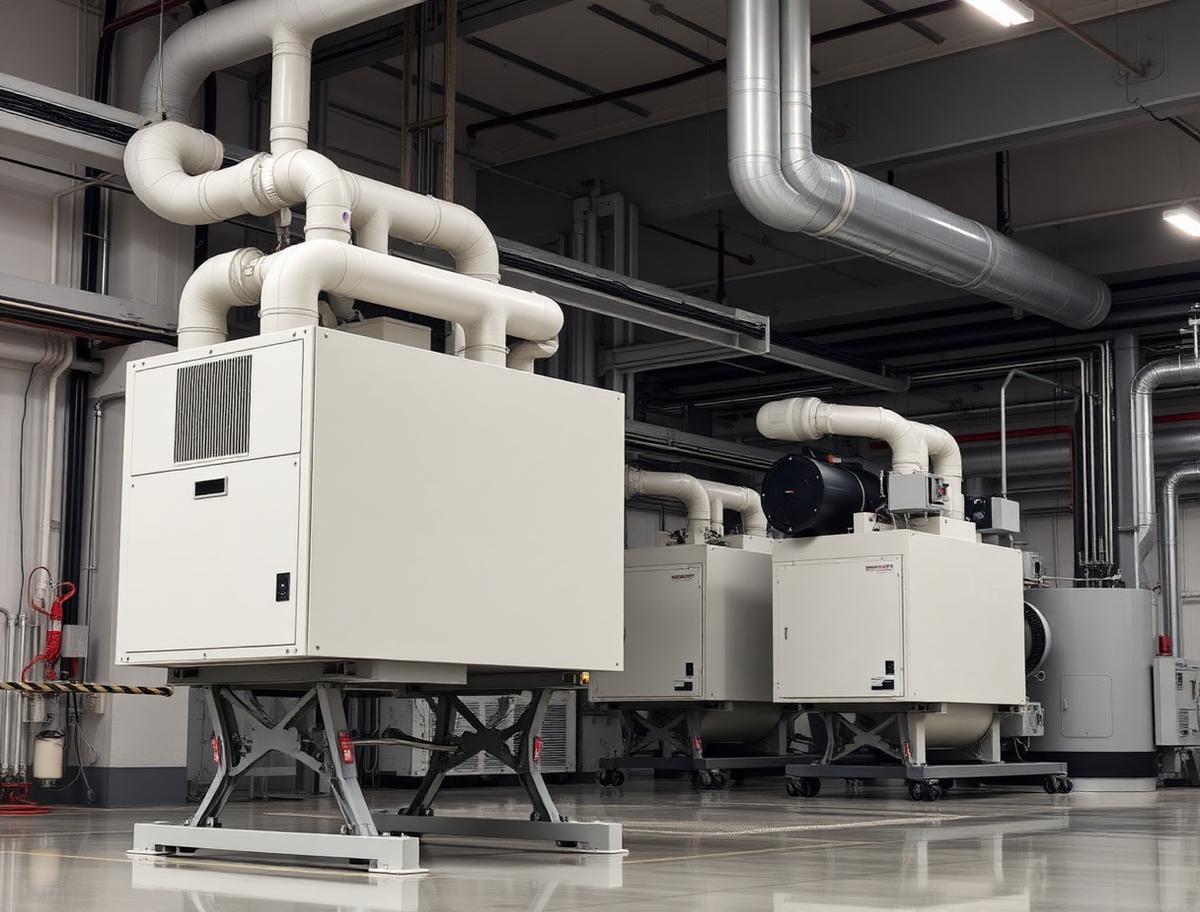

Rezgéscsökkentés üzemi területeken

Az üzemekben telepített gépek és berendezések esetében a telepítéskor általában fokozott figyelmet kap a rezgéscsökkentés. A gyakorlat azonban azt mutatja, hogy a meglévő rezgésszigetelt alátámasztások és felfüggesztések ipari környezetben elveszítik funkciójukat az idő múlásával. Ilyenkor a nem tökéletesen működő rezgéscsökkentő megoldásokat újra kell méretezni, és a rugalmas elemeket cserélni kell. Ipari gépek rugalmas alátámasztása, gépalap rezgésvédelem, kompresszor alapozás, szellőzőgép rugalmas alátámasztása vagy folyadékhűtő rezgésszigetelés mind ide tartoznak.

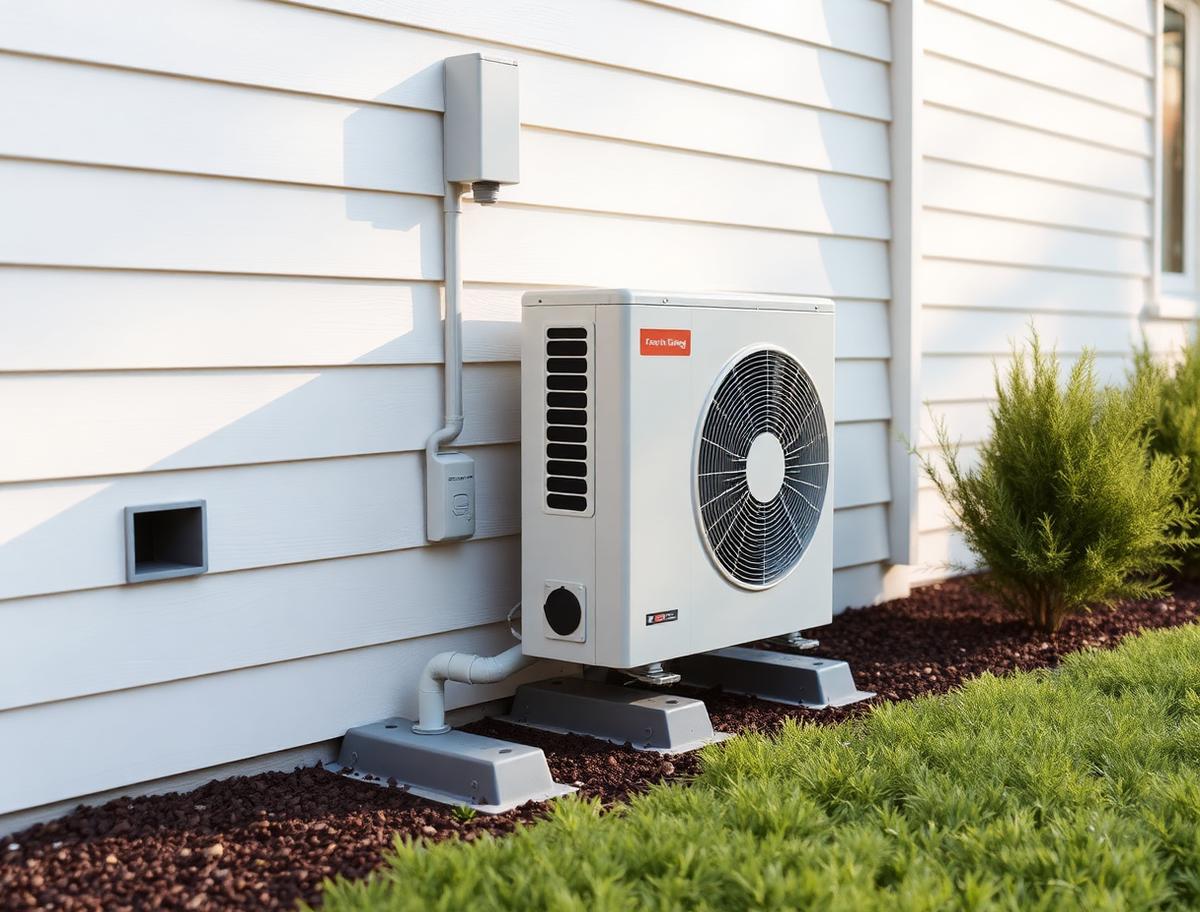

Rezgéscsökkentés lakásokban

A lakásokban felszerelt gépek és gépészeti berendezések (hőszivattyúk, klíma kültéri egységek, mosógépek, hűtőberendezések) esetében tapasztalataink alapján ritkán foglalkoznak a megfelelő rezgéscsökkentő megoldásokkal. A működés során a rezgés átterjed az épületszerkezetre, és ott zajként sugárzódik le, ami folyamatos lakossági panaszokat okoz. A megoldás a megfelelően méretezett rezgéscsökkentés, vagyis a gép rezgésszigetelés-mentes alátámasztásait rezgésszigetelt szerkezetekre kell cserélni. A hőszivattyú kültéri egységének rezgésmentesítése a leggyakoribb lakossági kérdés.

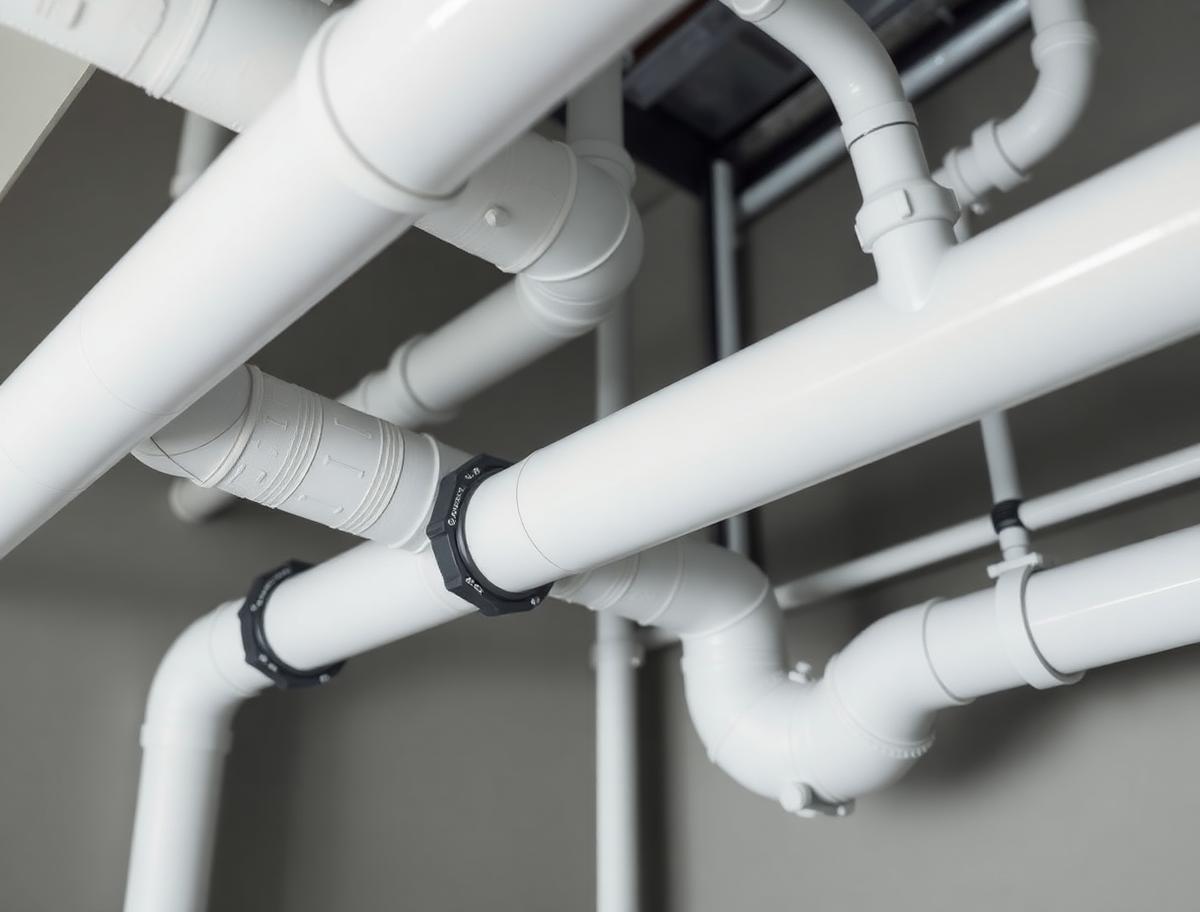

Csövek, vezetékek rezgéscsökkentése

Az épületgépészethez tartozó csövekben és vezetékekben áramló közegek (víz, fűtésrendszer, légtechnika) rezgést keltenek, ami a nem megfelelő kialakítás miatt átterjed az épületszerkezetre, és ott zajként sugárzódik le. A megoldás a csövek befogásának és rögzítésének rezgésszigetelt megoldásokra cserélése. Tapasztalataink szerint a hibás befogás mellett a faláttörés is gyakori hiba, mert a csövek és vezetékek itt sokszor közvetlenül érnek hozzá az épületszerkezethez. Ezekre a pontokra a tervezésnél külön figyelmet kell fordítani.

Amire már a tervezés során odafigyelünk

A rezgéscsökkentés egy precíziós feladat, ahol a rosszul megválasztott rugalmas elem nemcsak hatástalan, hanem akár fel is erősítheti a problémát. A tervezés az alábbi négy fő szempont köré épül.

Sajátfrekvencia hangolás

A rugalmas alátámasztást úgy méretezzük, hogy a rendszer sajátfrekvenciája jelentősen alacsonyabb legyen a gép gerjesztési frekvenciájánál. Ha a két frekvencia közel van egymáshoz, rezonancia léphet fel, ami nem csillapítást, hanem felerősítést okoz. A sajátfrekvencia helyes hangolása a méretezés lényege.

Kritikus fordulatszám

Változó fordulatszámú gépeknél (frekvenciaváltóval szabályozott motorok, felfutási és lefutási szakaszok) a kritikus fordulatszámot el kell kerülni. Ez az a tartomány, ahol a gerjesztés a rendszer sajátfrekvenciájához közel esik. A megfelelő rugalmas elem kiválasztásánál ezt a tartományt is számításba vesszük.

Dinamikus rugómerevség

Az anyagok statikus és dinamikus merevsége eltér. A rezgéscsökkentésnél a dinamikus rugómerevség a meghatározó, ami a gerjesztési frekvenciától függ. A méretezésnél ezt az értéket vesszük figyelembe, nem a statikus terhelés alatti merevséget.

Anyagválasztás

A megfelelő rugalmas elem kiválasztása a gép tömegétől, a gerjesztési frekvenciától és a környezeti feltételektől függ. A három leggyakrabban alkalmazott anyagtípus a mikroporózus elasztomer, a poliuretán alapú rezgéscsillapító és az acélrugós izolátor. Az anyagválasztás után minden esetben az adott igényre szabott méretű és vastagságú elem kerül beépítésre.

Kapcsolódó szolgáltatások

A géptokozás tervezéséhez és kivitelezéséhez gyakran kapcsolódó szakértői és kivitelezési feladatok is szükségesek. Ezeket szintén házon belül látjuk el, így a teljes folyamat egy kézben marad.

Rezgésmérés

A kiinduló rezgésszint mérése és frekvenciaelemzése a vonatkozó szabványok szerint történik. Ez adja a méretezés alapját.

Akkreditált környezeti zajmérés

Ha a rezgés a környező épületekben vagy lakásokban zajként érzékelhető, az MSZ 18150-1:1998 szabvány szerinti mérés és szakértői véleményt készítünk.

Géptokozás

Ha a rezgéscsökkentés mellett a légben terjedő zajt is csillapítani kell, a tokozás kombinálva alkalmazható.

Termék webshop

Rezgéscsillapító anyagok és lemezek közvetlenül saját raktárkészletünkről is elérhetők, amennyiben csak az anyagra van szükség.

Ellenőrző rezgésmérés

A kivitelezés után a beavatkozás hatékonyságának méréssel történő igazolását is biztosítjuk.

Hogyan dolgozunk?

1. Díjmentes szakértői konzultáció

A telefonos egyeztetésen feltérképezzük, hogy milyen gép vagy berendezés okozza a rezgést, hol jelentkezik a probléma (zaj, panasz, mérhető rezgés a szomszéd helyiségben), és milyen környezetben van. Ez a beszélgetés díjmentes és kötelezettségmentes.

2. Helyszíni felmérés és rezgésmérés (díjköteles, megrendelés esetén)

Ha a feladat helyszíni felmérést igényel, azt projektre szabott árazással, megrendelés alapján végezzük el. A felmérés során rezgésmérést végzünk a forráson és a védendő szerkezeti pontokon, meghatározzuk a gerjesztési frekvenciát és a dinamikus terhelést.

3. Méretezés és anyagválasztás

A mérési adatok alapján kiszámítjuk a szükséges sajátfrekvenciát, a dinamikus rugómerevséget, és kiválasztjuk az optimális rugalmas elem típusát. A méretezés minden géphez és berendezéshez egyedileg történik.

4. Beépítés

Az elfogadott terv alapján a rugalmas elemeket a helyszínen szereljük be: gépalátámasztások, felfüggesztések, csőrögzítések, faláttörések kezelése. A beépítés a meglévő infrastruktúrához igazodik.

5. Ellenőrző mérés

A beépítés után rezgés- és zajmérést végzünk, amely igazolja a tervezett csillapítást. A mért eredményeket dokumentáljuk és jegyzőkönyvben átadjuk.

Referenciáink

15 tonnás berendezés rezgéscsillapítása

Dízel aggregátor zajkibocsátás csökkentése

Csőszakasz akusztikai burkolása

Amit partnereink mondanak rólunk

„Több éve megbízható partner, a kompetens területen jól teljesít.”

A3 Acoustics Kft., Karttunen Senja, ügyvezető

„We truly appreciate our collaboration in the ﬁeld of noise and vibration isolation solutions for buildings and industrial equipment. Your strong expertise throughout the sales process, combined with your ability to eﬃciently implement and install complex systems, is a key factor in the success of our Projects. Your deep Market knowledge and hands-on experience in Hungary make you a trusted and highly valued Partner.”

CDM Stravitec, Vincent Brasseur, Key Account Manager ROW

„Környezetvédelmi tanácsadóként számunkra az egyik legfontosabb, hogy olyan partnerekkel dolgozhassunk együtt, akikre valóban számíthatunk. Örömmel mondhatjuk, hogy ezt az együttműködés során minden téren megtapasztaltuk. Precíz, körültekintő munkavégzés, komoly szakmai tapasztalat – és ami igazán kellemes meglepetés volt, hogy mindig figyelmesen alkalmazkodtak az igényeinkhez. Gyorsak, megbízhatóak, és emberi hozzáállásuk is kiemelkedő. Szívből ajánljuk őket mindenkinek.”

ENVIPROG GROUP Kft., Tóth Roland, ügyvezető

„A Klotild Palota projekt megvalósítása során a Hanno Protecto PF 820 rezgéscsillapító, valamint a Hanno Protecto 20 hangszigetelő anyagokat vásároltuk Partnerünktől. A teljes folyamatot a magas szakmai színvonal, a segítőkész tanácsadás és a pontos, határidőre történő szállítás jellemezte. A termékek kiváló minősége és a megbízható együttműködés jelentősen hozzájárult a projekt sikeréhez.

A Tecsound Tube megoldás és a mögötte álló szakmai támogatás biztos választás volt az M76 Irodaház projektben – megbízható Partner, gyors szállítás, kiváló eredmény.”

LAMBDA SYSTEME Kft., Mészáros Gergő, gépészeti divízió vezető

„Az elmúlt években több alkalommal vettük igénybe a Techfoam Hungary Kft. szolgáltatásait különböző zajmérési és zajcsökkentési projektek kapcsán. Minden esetben gyorsan, hatékonyan, a vállalt határidőket pontosan betartva dolgoztak, a teljes folyamat – a felméréstől a kivitelezésig – zökkenőmentes volt.

Összesen négy zajszigetelő kabin tervezését, gyártását és telepítését valósították meg a telephelyünkön:

– két CNC stancológép,

– egy csiszológép,

– valamint egy prés hidraulikus tápegységének burkolását.

A stancológépek kabinjainak átadását követően különösen emlékezetes élmény volt, amikor másnap reggel munkába érkezve első pillanatban megijedtem, mert azt hittem, egyik gép sem működik. Csak amikor a betekintő ablakon benéztem, akkor láttam, hogy teljes üzemben dolgoznak – egyszerűen nem lehetett hallani, ahogy az 1,5 mm vastag acéllemezeket vágják.

A megoldás eredményeként a gépkezelői pozícióban 16 dB(A) zajcsökkenést sikerült elérni, ami meghaladta az eredetileg tervezett értékeket, és teljes mértékben megfelelt az előírásoknak. A munkavállalói komfortérzet és a munkakörnyezet minősége érezhetően javult.

Összességében szakmailag felkészült, megbízható csapatként ismertük meg őket, akiket jó szívvel ajánlok ipari zajcsökkentési feladatokra.”

Schneider Electric Hungária Villamossági Zrt., Józsa Dániel, iparosítási mérnök

„Sok éve dolgozunk együtt a Techfoam Hungary Kft.-vel környezetvédelmi és hatósági ügyekben, ezen belül a zaj- és rezgésvédelmi munkarészeket készítik számunkra, amelyek a környezetvédelmi dokumentációk fontos részét képezik. A közös munka mindig kifejezetten gördülékeny: kiemelendő a gyors reakcióidő, a szakmailag magas színvonalú, jól alátámasztott dokumentációk, valamint az a proaktív hozzáállás, amellyel érdemben támogatják a hatósági eljárások hatékony és zökkenőmentes lefolytatását. Több, mint 10 éves együttműködésünk során szerzett tapasztalataink alapján megbízható, stabil szakmai hátteret biztosítanak, ami jelentősen hozzájárul a projektjeink sikeres megvalósításához.”

SÖVIT Környezetvédelmi Kft., Naszály András, ügyvezető

Gyakori kérdések a rezgéscsökkentésről

Mi a különbség a zajszigetelés és a rezgéscsökkentés között?

Míg a zajszigetelés a levegőben terjedő hangokat gátolja, a rezgéscsökkentés a szilárd testekben (födém, fal) terjedő vibrációkat izolálja a forrásnál. A két megoldás gyakran kiegészíti egymást: zajszigetelés a hang útjába, rezgéscsökkentés a hang keletkezésének helyén

Mikor van szükség rugós szigetelőre az elasztomer alátét helyett?

Alacsony fordulatszámú gépeknél (például nagy ventilátorok, lassú kompresszorok), ahol alacsony sajátfrekvenciát kell elérni, az acélrugós izolátorok hatékonyabbak. A magasabb frekvenciájú rezgésekre az elasztomer lemezek (mikroporózus elasztomer, poliuretán alapú rezgéscsillapító) a jobbak. A választás a frekvenciaspektrum elemzésén alapul.

Hogyan csökkenthető a tetőre telepített klíma rezgése?

Méretezett gumibakok vagy speciális rezgéscsillapító keretek alkalmazásával, amelyek elnyelik a gép dinamikus energiáját, mielőtt az átadódik a tetőszerkezetnek. A megoldás a klíma tömegétől, a kompresszor fordulatszámától és a tetőszerkezet típusától függ.

Hőszivattyú rezgéscsillapító alátét kiválasztásánál mire kell figyelni?

A hőszivattyú kültéri egységének rezgésmentesítéséhez a gép tömegét, a kompresszor típusát, és a szerelési felület tulajdonságait kell figyelembe venni. A helytelenül méretezett alátét vagy a tömegmagasságos rezonancia akár fel is erősítheti a rezgést. Méretezett alátét és rugalmas csőbekötések együtt adják a teljes megoldást.

Hogyan szüntethető meg a födém rezgése?

A födém rezgésének két fő forrása lehet, a felette telepített gép rezgése vagy a födém szerkezeti rezgése. Az első esetben a gép és a födém közé rugalmas alátámasztást teszünk, a második esetben szerkezeti megoldás (csillapító réteg, tömeg-rugó rendszer, lebegő padló) szükséges. A megoldás a helyszíni rezgésméréstől függ.

Ipari gépek rugalmas alátámasztása mikor szükséges?

Mindig, amikor a gép rezgése a környezetében elérheti a hatósági vagy munkavédelmi határértékeket, vagy ahol az élettartam-csökkenés és a fokozott kopás megelőzése a cél. Az ipari gépek rugalmas alátámasztása a gyártósorok, kompresszorok, hűtőberendezések, ventilátorok telepítésénél alapfeltétel.

Épületgépészeti berendezések rezgésszigetelése a felújítás során is megoldható?

Igen, sőt a leggyakoribb eset éppen a meglévő, panaszt okozó berendezés (hőszivattyú, klíma, légtechnika, kazánház) rezgésszigetelése utólag, felújításhoz kapcsolódóan. A meglévő rezgésszigetelés cseréje és a faláttörések kezelése ilyenkor együtt jár.

Kérjen ajánlatot rezgéscsökkentésre!

Egy 5-30 perces telefonos egyeztetésen átbeszéljük a rezgésforrást, a környezetet, a meglévő rezgésszigetelést és a célokat. Ennyi idő alatt körvonalazódik, milyen méretezésű megoldás szükséges, és milyen ütemezésben tudjuk vállalni.

Töltse ki az űrlapot, és kollégánk 24 órán belül felveszi Önnel a kapcsolatot!
