Hangárnyékoló falak, paravánok kialakítása

Hangárnyékoló falak: professzionális zajvédelem a tervezéstől a megvalósításig

Mérnöki megoldás a nyugodt, zajmentes környezetért.

Hatékony védelem üzemi zajforrások (hűtőgépek, kompresszorok, ventilátorok) és közlekedési zajok ellen. Nem csak kerítést építünk, hanem akusztikai szempontból méretezett árnyékoló rendszereket telepítünk.

Hogyan segít a hangárnyékoló fal a zajproblémájában?

Egy hangárnyékoló fal akkor működik hatékonyan, ha a zajforrás frekvenciaspektrumát, a fal magasságát, anyagát és a védendő terület geometriáját egyszerre vesszük figyelembe.

A típuspanelek és a tervezetlenül telepített kerítések csak látszatmegoldást adnak. A TechFoam Hungary Kft-nél ezt a három szempontot egy folyamatban kezeljük.

Akusztikai precizitás

Az árnyékoló rendszerek méretezésekor figyelembe vesszük a hangelnyelés és a visszaverődés viszonyát: a fal egyik oldalán a hangelnyelő réteg csökkenti a forrás zaját, a másik oldalon megakadályozza a visszhang-effektust. Ez a kettősség egy szimpla kerítésnél hiányzik.

Személyre szabott méretezés

Minden fal egyedi tervezésű, a zajforrás és a védendő terület geometriájához igazítva. Külön figyelmet fordítunk a diffrakció kezelésére, vagyis arra, hogy a hang a fal teteje fölött ne jusson vissza a védendő területre. A megfelelő magasság, helykiválasztás és felső lezárás kritikus.

Tartósság és esztétika

Az alkalmazott panelek és falazat ipari környezetben is hosszú élettartamúak, és lakossági telepítés esetén is illeszkednek a környezetbe. Tanúsított hangelnyelő panelek, korrózióálló kivitelezés, akár hangszigetelt kerítés vagy esztétikus zajcsökkentő kerítés formájában is.

Ezekben az esetekben a hangárnyékoló fal a leghatékonyabb megoldás

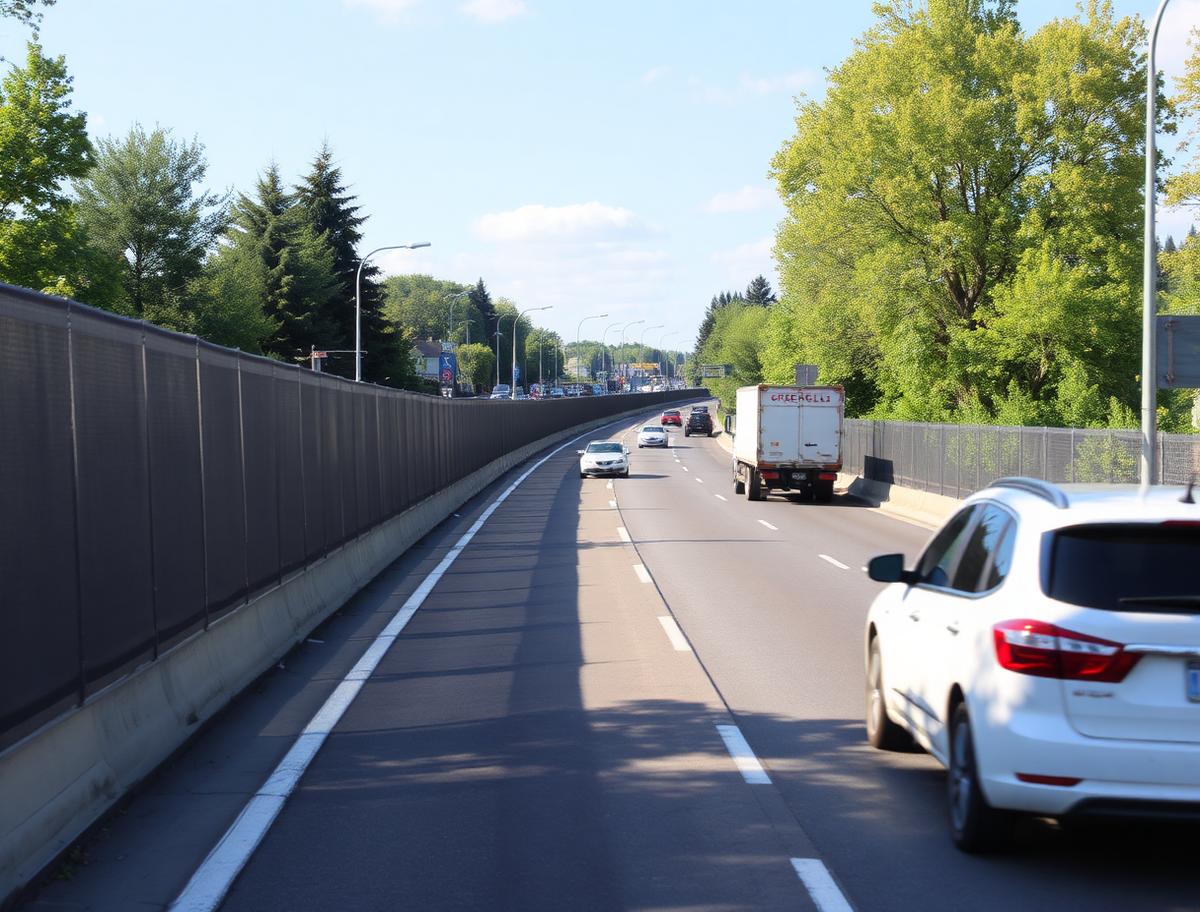

Közlekedési zaj csökkentése

A közúti és vasúti teherszállítás növekedésével, az autópályák és gyorsforgalmú utak hosszabbításával egyre nagyobb az igény a zajvédelmi megoldásokra. A vonalas zajforrások által kibocsátott zaj csökkentésére a hangárnyékoló fal a jelenleg leghatékonyabb megoldás. Ideértve személygépkocsik, tehergépjárművek, vasúti szerelvények zajának ellensúlyozását is.

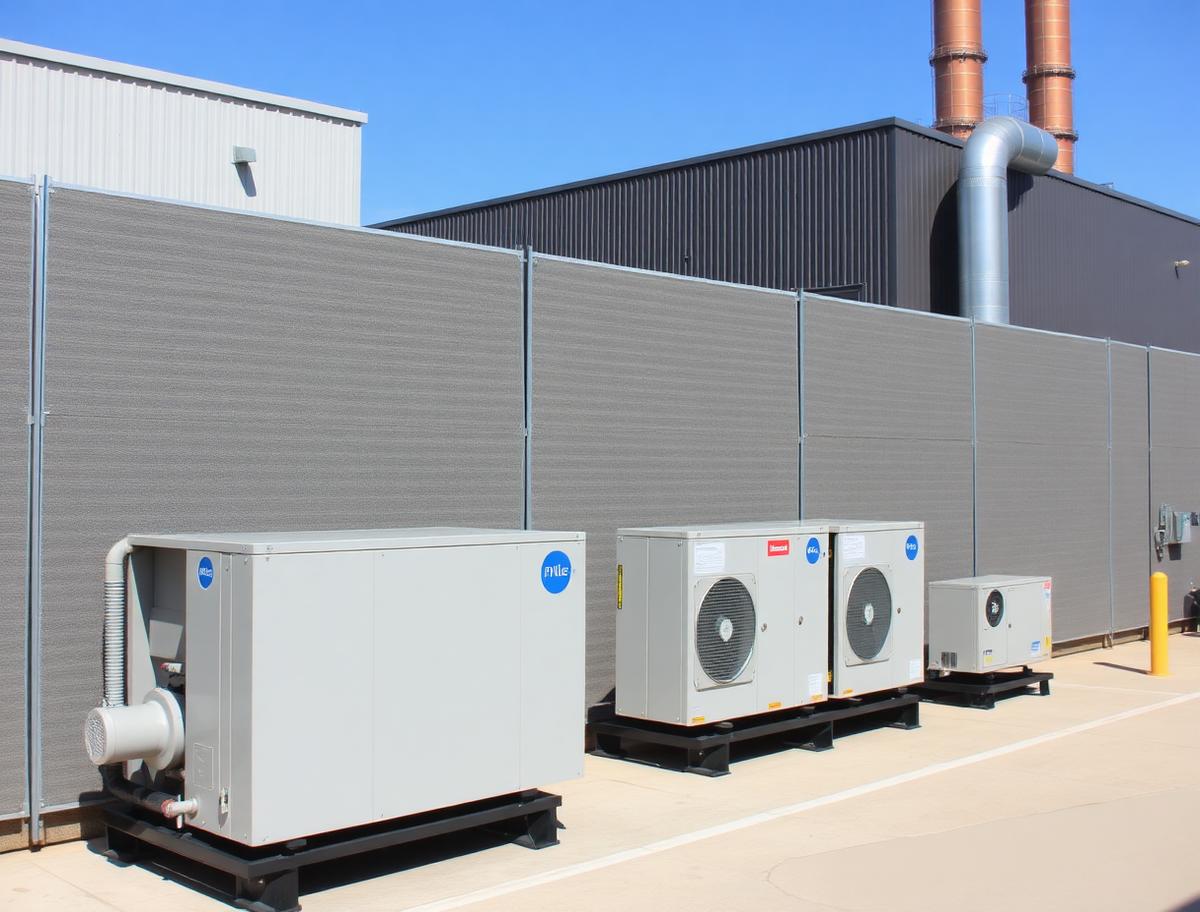

Üzemi és környezeti zaj csökkentése

Az üzemi zajforrások (hűtőgépek, kompresszorok, ventilátorok, hőszivattyúk, klíma kültéri egységek) hangjának leghatékonyabb csökkentése elvileg géptokozással érhető el, de a zajforrások egy jelentős részét a megfelelő hűtés vagy a légcsere biztosítása miatt nem lehet teljesen burkolni. Ezekben az esetekben a hangárnyékoló fal nyújt megoldást. Hatékonysága a zajforrás és a hanggát távolságán, valamint a hanggát magasságán múlik.

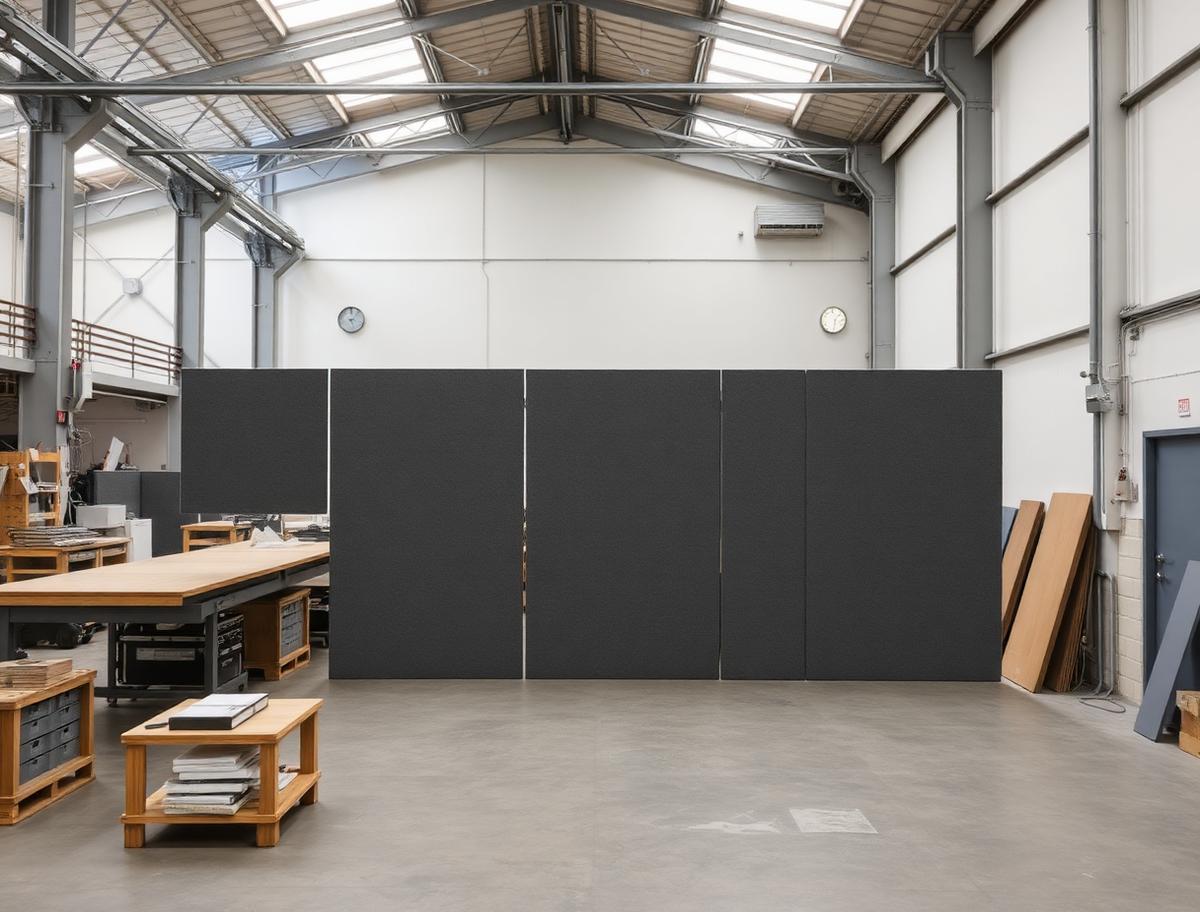

Munkahelyi zaj csökkentése (kültéri és beltéri)

Üzemi és munkahelyi környezetben a hangárnyékoló falak és paravánok fő célja, hogy a csendesebb munkahelyeket leárnyékolják a zajos műveletek zajhatásától. Ugyanakkor kiváló megoldást nyújtanak az akusztikai szempontból kedvezőtlen, egylégterű helyiségek osztott térré alakítására is, ahol a fal nem csak a zajt csillapítja, hanem a tér akusztikai struktúráját is javítja.

Amire már a tervezés során odafigyelünk

A hangárnyékoló fal csak bizonyos korlátok között eredményez számottevő zajcsökkentést. A hatékonyság elsősorban a zajforrás és a hanggát távolságán, valamint a hanggát magasságán múlik, és nagyban függ a választott anyag hangelnyelési indexétől és léghanggátlásától.

Magasság és pozíció

A fal hatékonyságát a fal magassága és a zajforráshoz viszonyított pozíciója határozza meg. A legjobb eredmény a zajforráshoz közel, megfelelő magassággal telepített fal, mert így minimális a diffrakció, vagyis a hangnak nincs könnyű útja a fal teteje felett a védendő területre.

Diffrakció kezelése

A diffrakció az a jelenség, amikor a hang a fal felső éle körül elhajlik, és így részben visszajut a védendő területre. A magasság növelése, a fal felső lezárásának akusztikai kialakítása és a fal pozíciójának pontos meghatározása csökkenti a diffrakció hatását.

Hangelnyelési index és léghanggátlás

A léghanggátlás azt mutatja, mennyit csillapít a fal a rajta áthaladó hangból. A hangelnyelési index azt, mennyit nyel el a felületére érkező hangból a visszaverődés helyett. Egy jó hangárnyékoló fal mindkét értékben magas, és a forrás frekvenciaspektrumához méretezett.

Anyagválasztás és tartósság

A panelválasztás a környezeti igények és az akusztikai cél kombinációja. Külső telepítésnél a korrózióállóság, az időjárás-állóság és a tanúsított hangelnyelési érték a meghatározó. Lakossági kontextusban az esztétika is fontos szempont.

Kapcsolódó szolgáltatások

A géptokozás tervezéséhez és kivitelezéséhez gyakran kapcsolódó szakértői és kivitelezési feladatok is szükségesek. Ezeket szintén házon belül látjuk el, így a teljes folyamat egy kézben marad.

Környezeti zajmérés

A kiindulási zajterhelés mérése és frekvenciaanalízise, az MSZ 18150-1:1998 szabvány szerint. A hangárnyékoló fal méretezéséhez ez a kiindulási pont.

Munkahelyi zajmérés

Ipari belső környezetben a kezelői munkakörök zajterhelésének mérése a 66/2005. EüM rendelet szerint.

Géptokozás

Ha a zajforrás teljesen burkolható, a tokozás nagyobb csillapítást ad. Sok esetben a két megoldás kombinálva alkalmazható.

Hangelnyelő anyagok és panelek

Saját termékportfólióból elérhető tanúsított hangelnyelő paneles, akár külön beszerzésre is.

Ellenőrző zajmérés

A kivitelezés után az eredmény dokumentálása mérési jegyzőkönyvvel, hatósági eljárásban felhasználható formában.

Hogyan dolgozunk?

1. Díjmentes szakértői konzultáció

A telefonos egyeztetés során feltérképezzük, hogy milyen zajforrást kell leárnyékolni, milyen környezetben, és van-e hatósági előzmény vagy lakossági panasz. Ez a beszélgetés díjmentes és kötelezettségmentes.

2. Helyszíni felmérés (díjköteles, megrendelés esetén)

Ha a feladat helyszíni felmérést igényel, azt projektre szabott árazással, megrendelés alapján végezzük el. A felmérés során meghatározzuk a zajforrás helyét, a védendő területet, és pontos zajszintmérést és frekvenciaanalízist is végzünk. A mérési adatok a fal méretezésének alapját adják.

3. Akusztikai tervezés

A mérési eredmények és a környezeti adottságok alapján egyedi tervet készítünk a falra. Méretezzük a magasságot, a hosszúságot, az alkalmazandó panel léghanggátlási és hangelnyelési értékét, és a felső lezárás akusztikai kialakítását. Ekkor adunk pontos eredmény-becslést a várható csillapításra

4. Gyártás és előkészítés

Az elfogadott tervek alapján legyártjuk a fal elemeit, vagy ha tanúsított katalógus-panelt használunk, beszerezzük. A statikai és felület-kezelési tervek alapján előkészítjük a helyszíni telepítést.

5. Telepítés és ellenőrző mérés

A fal telepítése a tervek szerint történik. A beépítés után igény szerint ellenőrző zajmérést végzünk, amely igazolja a tervezett és ténylegesen elért csillapítást.

Referenciáink

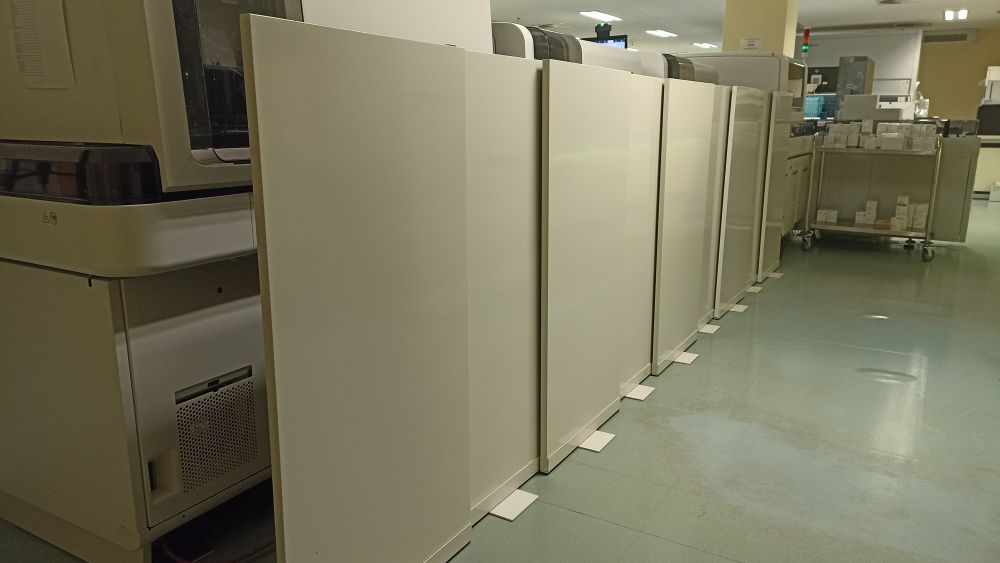

Laboratóriumi berendezés zajcsillapítása

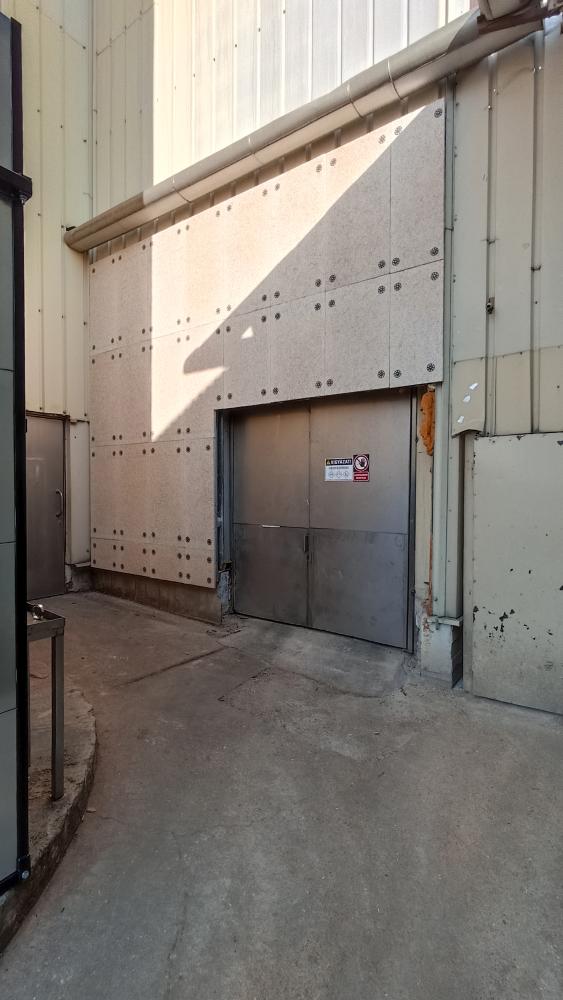

Porító torony zajcsillapítása

Hangárnyékoló kerítés

Amit partnereink mondanak rólunk

„Több éve megbízható partner, a kompetens területen jól teljesít.”

A3 Acoustics Kft., Karttunen Senja, ügyvezető

„We truly appreciate our collaboration in the ﬁeld of noise and vibration isolation solutions for buildings and industrial equipment. Your strong expertise throughout the sales process, combined with your ability to eﬃciently implement and install complex systems, is a key factor in the success of our Projects. Your deep Market knowledge and hands-on experience in Hungary make you a trusted and highly valued Partner.”

CDM Stravitec, Vincent Brasseur, Key Account Manager ROW

„Környezetvédelmi tanácsadóként számunkra az egyik legfontosabb, hogy olyan partnerekkel dolgozhassunk együtt, akikre valóban számíthatunk. Örömmel mondhatjuk, hogy ezt az együttműködés során minden téren megtapasztaltuk. Precíz, körültekintő munkavégzés, komoly szakmai tapasztalat – és ami igazán kellemes meglepetés volt, hogy mindig figyelmesen alkalmazkodtak az igényeinkhez. Gyorsak, megbízhatóak, és emberi hozzáállásuk is kiemelkedő. Szívből ajánljuk őket mindenkinek.”

ENVIPROG GROUP Kft., Tóth Roland, ügyvezető

„A Klotild Palota projekt megvalósítása során a Hanno Protecto PF 820 rezgéscsillapító, valamint a Hanno Protecto 20 hangszigetelő anyagokat vásároltuk Partnerünktől. A teljes folyamatot a magas szakmai színvonal, a segítőkész tanácsadás és a pontos, határidőre történő szállítás jellemezte. A termékek kiváló minősége és a megbízható együttműködés jelentősen hozzájárult a projekt sikeréhez.

A Tecsound Tube megoldás és a mögötte álló szakmai támogatás biztos választás volt az M76 Irodaház projektben – megbízható Partner, gyors szállítás, kiváló eredmény.”

LAMBDA SYSTEME Kft., Mészáros Gergő, gépészeti divízió vezető

„Az elmúlt években több alkalommal vettük igénybe a Techfoam Hungary Kft. szolgáltatásait különböző zajmérési és zajcsökkentési projektek kapcsán. Minden esetben gyorsan, hatékonyan, a vállalt határidőket pontosan betartva dolgoztak, a teljes folyamat – a felméréstől a kivitelezésig – zökkenőmentes volt.

Összesen négy zajszigetelő kabin tervezését, gyártását és telepítését valósították meg a telephelyünkön:

– két CNC stancológép,

– egy csiszológép,

– valamint egy prés hidraulikus tápegységének burkolását.

A stancológépek kabinjainak átadását követően különösen emlékezetes élmény volt, amikor másnap reggel munkába érkezve első pillanatban megijedtem, mert azt hittem, egyik gép sem működik. Csak amikor a betekintő ablakon benéztem, akkor láttam, hogy teljes üzemben dolgoznak – egyszerűen nem lehetett hallani, ahogy az 1,5 mm vastag acéllemezeket vágják.

A megoldás eredményeként a gépkezelői pozícióban 16 dB(A) zajcsökkenést sikerült elérni, ami meghaladta az eredetileg tervezett értékeket, és teljes mértékben megfelelt az előírásoknak. A munkavállalói komfortérzet és a munkakörnyezet minősége érezhetően javult.

Összességében szakmailag felkészült, megbízható csapatként ismertük meg őket, akiket jó szívvel ajánlok ipari zajcsökkentési feladatokra.”

Schneider Electric Hungária Villamossági Zrt., Józsa Dániel, iparosítási mérnök

„Sok éve dolgozunk együtt a Techfoam Hungary Kft.-vel környezetvédelmi és hatósági ügyekben, ezen belül a zaj- és rezgésvédelmi munkarészeket készítik számunkra, amelyek a környezetvédelmi dokumentációk fontos részét képezik. A közös munka mindig kifejezetten gördülékeny: kiemelendő a gyors reakcióidő, a szakmailag magas színvonalú, jól alátámasztott dokumentációk, valamint az a proaktív hozzáállás, amellyel érdemben támogatják a hatósági eljárások hatékony és zökkenőmentes lefolytatását. Több, mint 10 éves együttműködésünk során szerzett tapasztalataink alapján megbízható, stabil szakmai hátteret biztosítanak, ami jelentősen hozzájárul a projektjeink sikeres megvalósításához.”

SÖVIT Környezetvédelmi Kft., Naszály András, ügyvezető

Gyakori kérdések a hangárnyékoló falakról

Mekkora zajcsökkenést várhatok egy hangárnyékoló faltól?

A megfelelően méretezett falak általában 10-15 dB(A) csökkenést eredményeznek. A pontos érték a fal magasságától, a forrás és a fal távolságától, az alkalmazott panel léghanggátlásától és a környező geometriától függ.

Hőszivattyúk mellé is telepíthető zajvédő fal?

Igen, speciális megoldásaink biztosítják a hőszivattyúk zajszigetelését anélkül, hogy korlátoznák a berendezés légcseréjét és hatásfokát. A klíma kültéri egységek és hőszivattyúk mellé épített zajvédő fal lakossági környezetben is a leggyakoribb megoldás.

Szükséges-e zajmérés a kivitelezés előtt?

A hatékony védelemhez elengedhetetlen a pontos zajszintmérés és frekvenciaanalízis, melyet szakértő csapatunk hitelesített mérőműszerrel végez el. A mérési adatok alapján méretezzük a fal magasságát, hosszúságát és az alkalmazott panel hangelnyelési értékét.

Mi a különbség egy normál kerítés és egy hangárnyékoló fal között?

Egy szokványos kerítés zajárnyékolási képessége korlátozott, mert sem a léghanggátlása, sem a hangelnyelési indexe nem felel meg az akusztikai követelményeknek. Egy hangárnyékoló fal ezzel szemben méretezett szerkezet, amelynek mindkét paramétere tanúsított, és a forrás frekvenciaspektrumához van igazítva.

Ipari zajcsökkentés kültéren milyen eredményt hozhat?

Az általunk megvalósított ipari referenciákban a hangárnyékoló fal jellemzően 8 és 10 dB közötti zajcsökkentést eredményezett a védendő területen.

Lakossági telepítésnél is van értelme a hangárnyékoló falnak?

Igen, különösen családi házak esetén, ahol a szomszédos berendezések (hőszivattyú, klíma kültéri egység, generátor, légkondi) zaja zavarja a nyugalmat. A megfelelő magasságú és anyagú zajvédő fal vagy zajszigetelő kerítés a kert felé mérhetően csökkenti a kívülről érkező zajterhelést. A kerítés hangszigetelése a leggyakoribb lakossági kérdés.

Mi a diffrakció, és miért fontos a tervezésnél?

A diffrakció az a jelenség, amikor a hang a fal felső éle körül elhajlik, és így részben visszajut a védendő területre. Ezt a magasság növelésével, a felső lezárás akusztikai kialakításával és a pontos elhelyezéssel csökkentjük. A diffrakció kezelése a méretezés szerves része.
